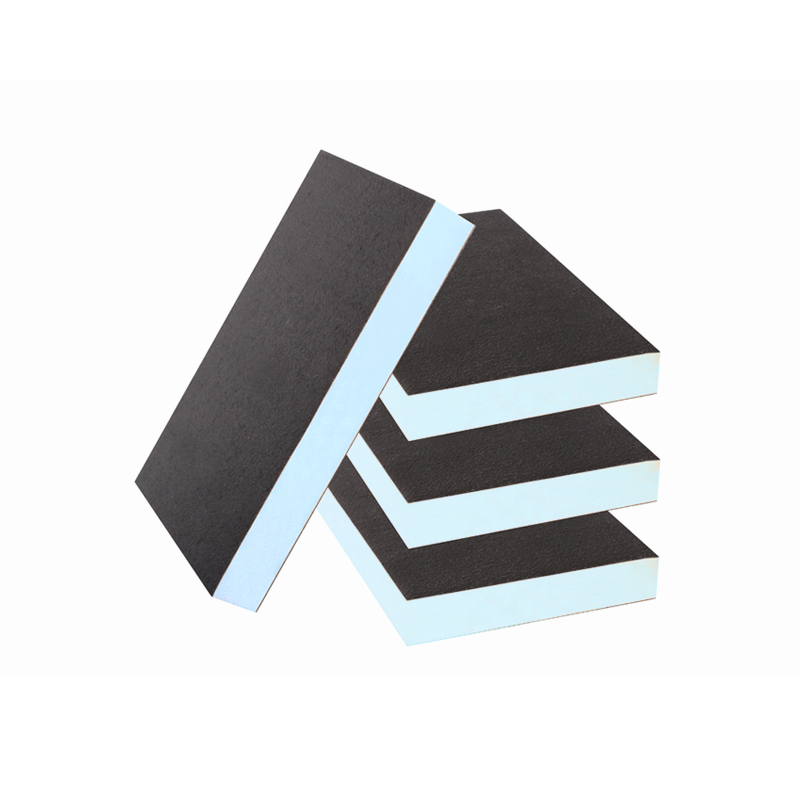

SPD на водной основе пенопласта Полиулея звукоизоляционная плата
1. Продукт введение
SPD на водной основе пенопласта Полиулея звукоизоляционная плата принимает композитный процесс производственной линии. В то время как пенится с фиксированной толщиной в Интернете, он также вводит верхнюю и нижнюю двухстороннюю нетканущую раствор из стекловолокна, которая производится за один раз.
µ m Уровень Структура закрытых клеток, микропористого демпфирования
Терморевное пена, огнестойковая отдача B1
Полная вода, экологически чисто
2. Индикаторы производительности продукта
| Проект | Производительность |
| Теплопроводность | ≤0,026W/K · м |
| Улучшение Impact Sound △ lw | ≥20db |
| Сжигаемость | Уровень В1 (D 0S 2T 1) |
| Экологические показатели | Полное водное пенообразование; Гексабромоциклододекан; ЛОС - ноль |
| Спецификация линейка | 600 × 1200 × 20 мм |
1. Подходит для доставки сборов
Системное преимущество
Хороший эффект изоляции звука: легко достичь высокой стандартной звуковой изоляции ≤ 60 дБ, даже<55 дБ (трехзвездочное стандарт зеленого здания);
Звукоизоляционная плата полностью придерживается пола и защитного слоя без каких -либо полостей, а защитный слой не имеет потенциала для растрескивания;
Легкое строительство: быстрый, короткий период строительства и экономически разумная стоимость.

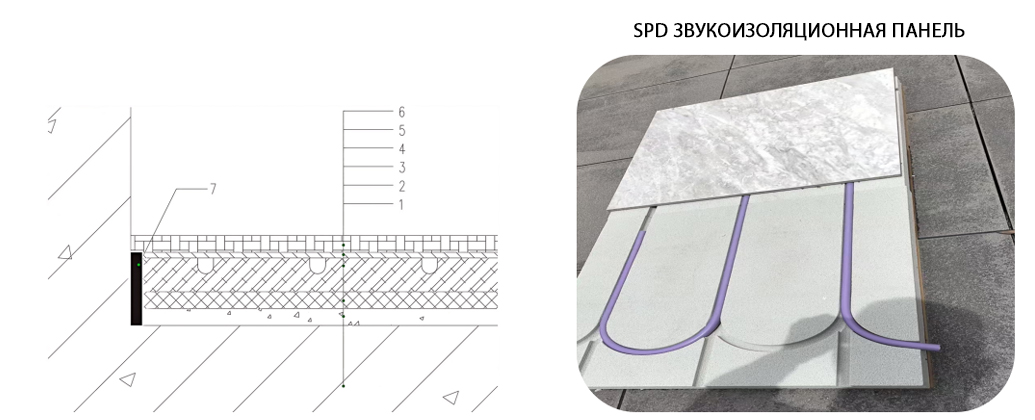

2. Подходит для тонкого украшения, с установкой напогревателя
Примечание. 3 и 4 представляют завершение промышленной и химической композитной обработки, которая является интегрированной платой для изоляции, звукоизоляции и нагрева нижнего полоса
Системное преимущество

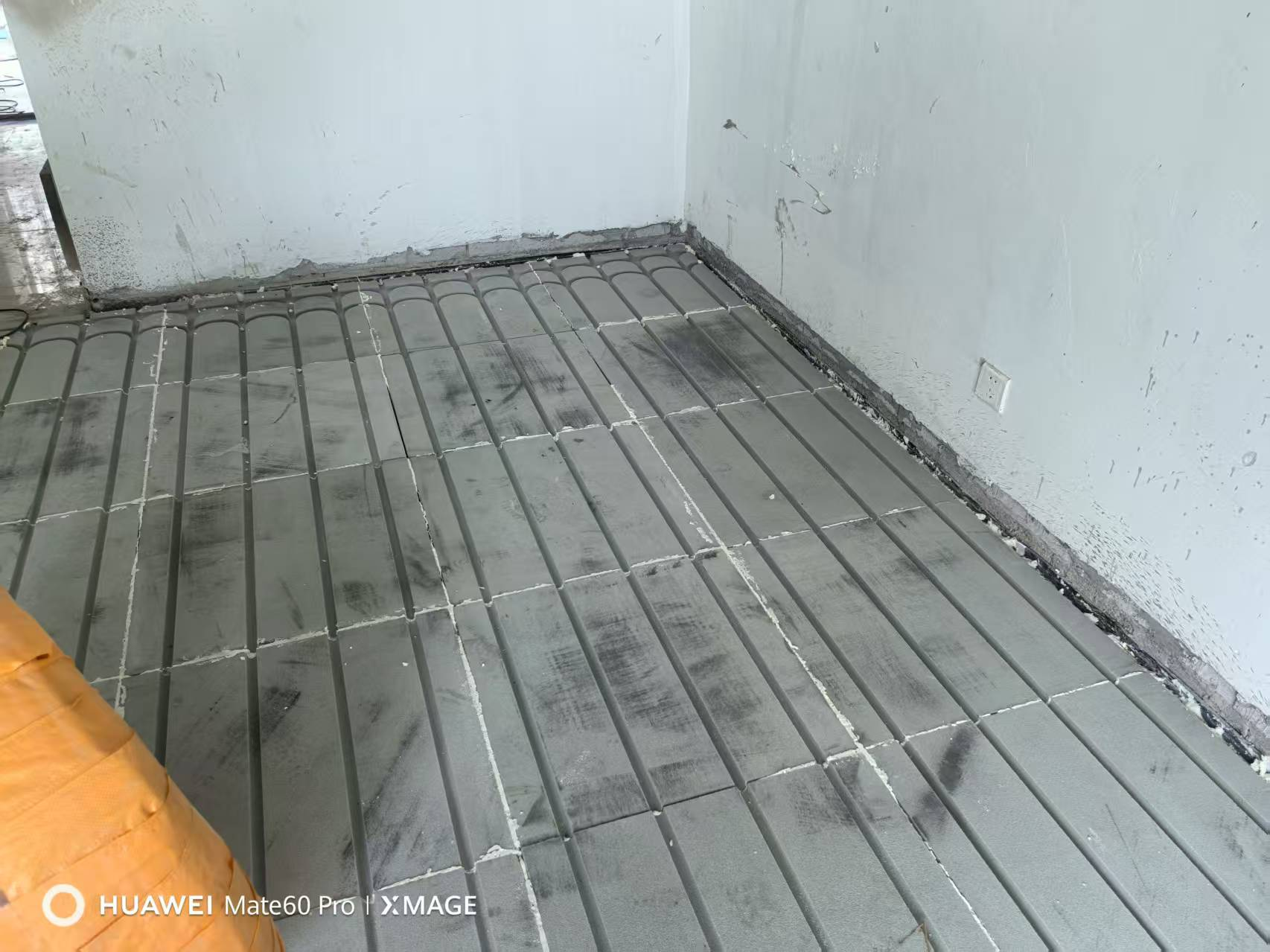

Резервный диаметр канавки для трубопроводов с нагреванием под полу, который является быстрым, эффективным и безопасным;
Устранение процесса строительства 30-миллиметрового самооценка на основе цемента или 40-мм мелкого заполнителя бетонного защитного слоя, сократить период строительства и достичь сборки;
Улучшить скорость и эффективность теплового высвобождения, избегая при этом воздействия растрескивания защитного слоя, вызванного геотермальным теплом на стабильность улова.
SPD Водная пенообразующая полиуретановая звукоизоляция панелей и наземных систем звукоизоляции здания
Руководство по проектированию, установке
（Q/ZKD019-2025）
I. Гидравлическая пенообразная полиуретановая звукоизоляция (теплоизоляция) SPD
1.Структура продукта
При фиксированной толщине пенообразования в режиме онлайн, вводите верхнюю и нижнюю стороны стекловолокна без прядения раствора, комбинированное формование.
SPD Гидравлическая пенообразовательная полиуретановая изоляционная пластина
2 Технические принципы
Этот продукт сочетает в себе « акустику», « термологию», « пожарную инженерию», « механику материалов», « экологию» и другие многодисциплинарные, многоэлементные, в полной мере использовать полиуретановую пену с функцией « микропористой демпфирующей звукоизоляции» и « эластичной деформационной акустической адсорбции», а также использовать технологию пенообразования всей воды, чтобы сделать композитную пластину с высокой звукоизоляцией (ударным звуком).
3 Технологические преимущества
(1) Эффективность звукоизоляции и изоляции: пластина толщиной 20 мм обеспечивает улучшение звука удара о землю в здании выше 20 дБ, по сравнению с традиционными изоляционными и звукоизолирующими материалами на земле здания, акустические характеристики повышаются более чем на 40%.
(2) Устойчивость конструкции наземной системы здания: верхняя и нижняя поверхности звукоизоляционной панели SPD снабжены стекловолокном из нетканых растворов, что обеспечивает хороший эффект сцепления между слоем звукоизоляции и тремя слоями защитного слоя верхнего покрытия, избегая воздушных барабанов и трещин в традиционных наземных проектах.
(3) Экологически чистый: пенообразование полной воды, отсутствие молекул ГХФУ, в соответствии с национальной экологической политикой, чтобы избежать воздействия органических веществ на воздух в помещении.
• Традиционные изоляционные и звукоизоляционные материалы, в которых присутствуют выбросы нескольких неэкологичных газов.
(4) Обеспечение пожарной безопасности: водный пенообразный полимочевина является « термореактивным » органическим теплоизоляционным материалом, класс горения для огнестойкости класса B1, и нет плавких капель, плотность дыма мала (< S2), токсичность дыма низкая (< t1), чтобы обеспечить безопасность для внутреннего пожара.
• Традиционные "термопластичные" материалы чрезвычайно подвержены пожароопасным происшествиям, и образуются большие дымовые газы с большой токсичностью.
(5) Энергосберегающие, водонепроницаемые, влагонепроницаемые, противоплесенные свойства превосходны: водная пенообразная полимочевина представляет собой пену с замкнутой структурой, ее теплоизоляционные свойства превосходны, а показатели термостойкости, холодостойкости, кислотоустойчивости, гидростойкости, устойчивости к плесени превосходят другие звукоизоляционные изоляционные материалы.
• Традиционные водопоглощающие изоляционные материалы, как только они впитывают воду, чрезвычайно трудно улетучиваться в помещении и легко превращаются в плесень для роста.
4. Показатели технических характеристик (Q / ZKD019 - 2025)
Тип | Единицы измерения | Базовое значение | ||||
сердечник | Плотность | kg/m3 | 35~45 | |||
Коэффициент теплопроводности (средняя температура 25°С) | W/（m·K） | ≤0.026 | ||||
Коэффициент поглощения воды | % | ≤3 | ||||
Усовершенствование звука удара | Толщина составляет15mm | △LW;dB | ≥15 | |||
Толщина составляет20mm | ≥20 | |||||
Толщина составляет25mm | ≥25 | |||||
Стабильность размеров | 80℃,48h | % | ≤1.0 | |||
-30℃， 48h | ||||||
Интенсивность сжатия | kPa | ≥150 | ||||
прочность на растяжение перпендикулярно плоскости | kPa | ≥100，Разрушение происходит в теплоизоляционных материалах； | ||||
ползучесть сжатия （23℃，4KPa，168h） | % | ≤2 | ||||
деформация сжатия | mm | ≤2 | ||||
Свойства горения | Класс | Уровень | Не нижеB1 | |||
Класс дымоустойчивости | S2 | |||||
Сжигающие капли / классы частиц | d0 | |||||
Класс токсичности дымовых газов | Не нижеt1 | |||||
Экологический характер | Содержание пенообразователя ГХФУ | mg/kg | 0 | |||
Содержание ГБЦД | mg/kg | 0 | ||||
II. Конструкция и установка наземной системы звукоизоляции панелей SPD
• Система звукоизоляции (i) (применяется при доставке шерстяных шкафов)
1 Схема построения системы:

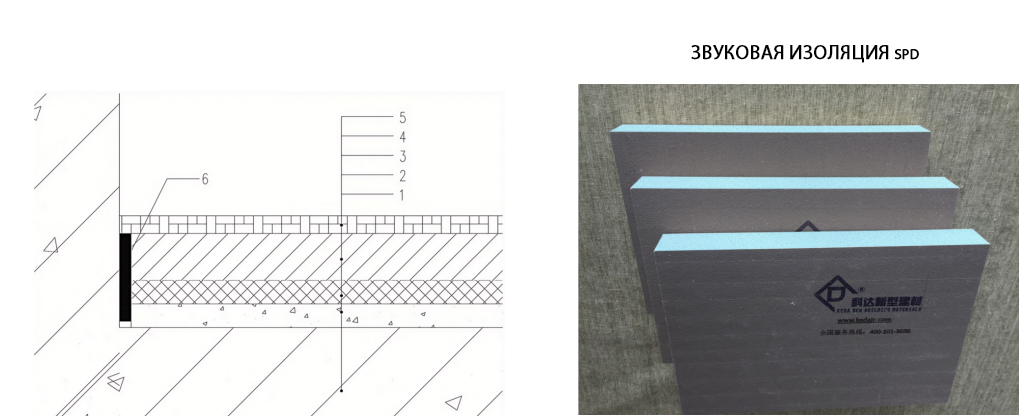

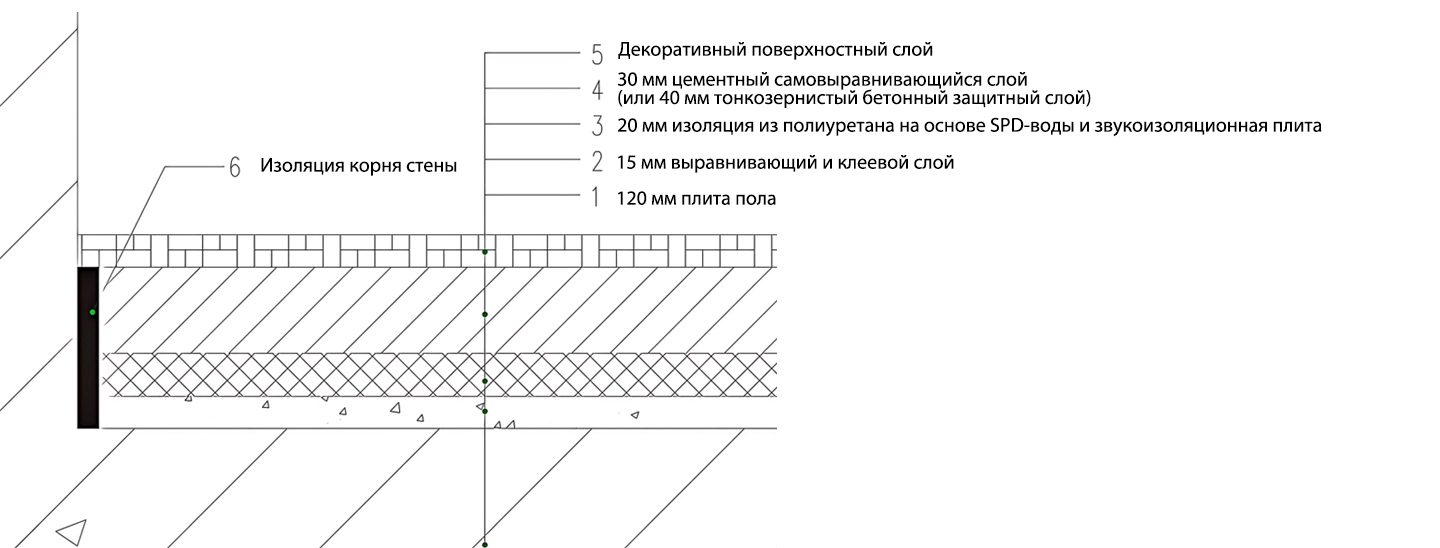

Конструкция системы звукоизоляции здания (i)
1 - 120 толстых бетонных фундаментов; 2 - 15 Толщина слоя выравнивания и вставки; 3 - 15 / 20 / 25 толщиной SPD гидропенополиуретановые изоляционные панели; 4 - 30 толщиной цементного основания самотекающийся горизонт (или 40 толщиной тонколистового бетонного защитного слоя);
5 - слой декоративной поверхности; 6 - Изоляция корней стен.

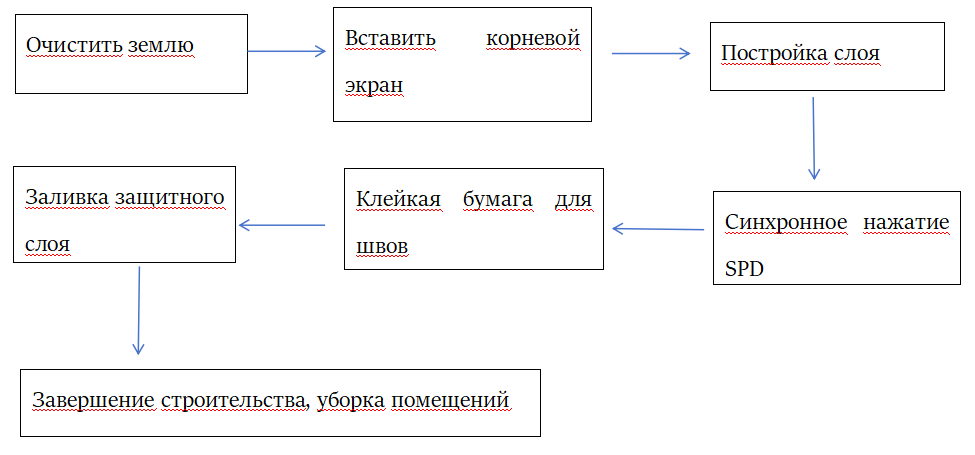

2、Процесс:
3. Описание строительства:
Очистка пола здания:
Очистите пол здания от остаточной пыли, искорените выпуклые блоки и заусенцы оригинальной облицовки подшипника здания, чтобы обеспечить чистоту исходного пола, в основном ровную;
Вставить корневой изоляционный лист стены:
Вставьте изоляционный лист вокруг корня стены и на обочине отверстия двери. Изолятор предназначен для изоляции звука удара через конструкцию стены в нижнюю комнату, чтобы обеспечить полную и эффективную звукоизоляцию; Высота изоляционной пластины около 70 мм (в зависимости от верхней поверхности выше защитного слоя), толщина и материал, чтобы взять фактическую звукоизоляционную панель SPD и ее боковые углы для резки;

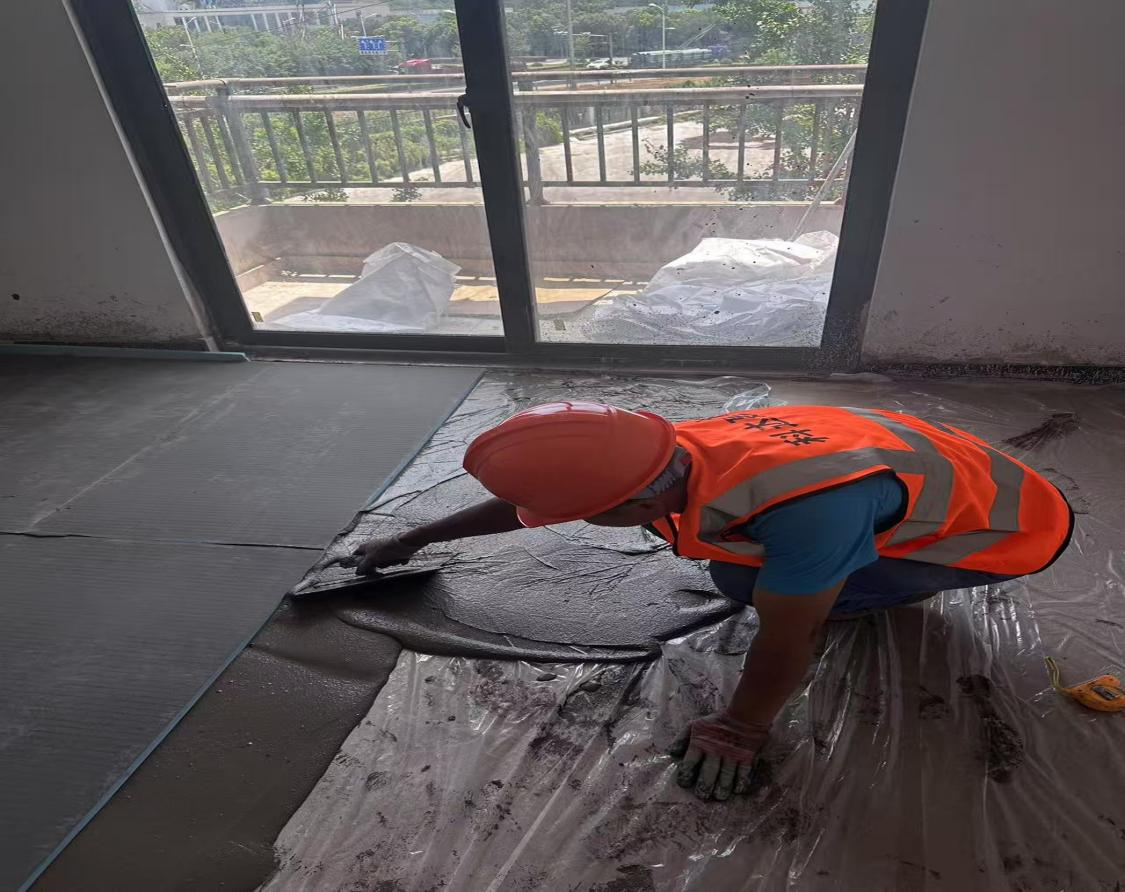

Нажмите для выравнивания связующего слоя и синхронно нажмите звукоизоляционную панель SPD:
Использовать процесс с долотом и натиранием, вытирать выравнивающий слой, в то же время нажимать SPD - звукоизоляционную панель (компактная сборка), уделяя должное внимание выравниванию пластины (3 мм);

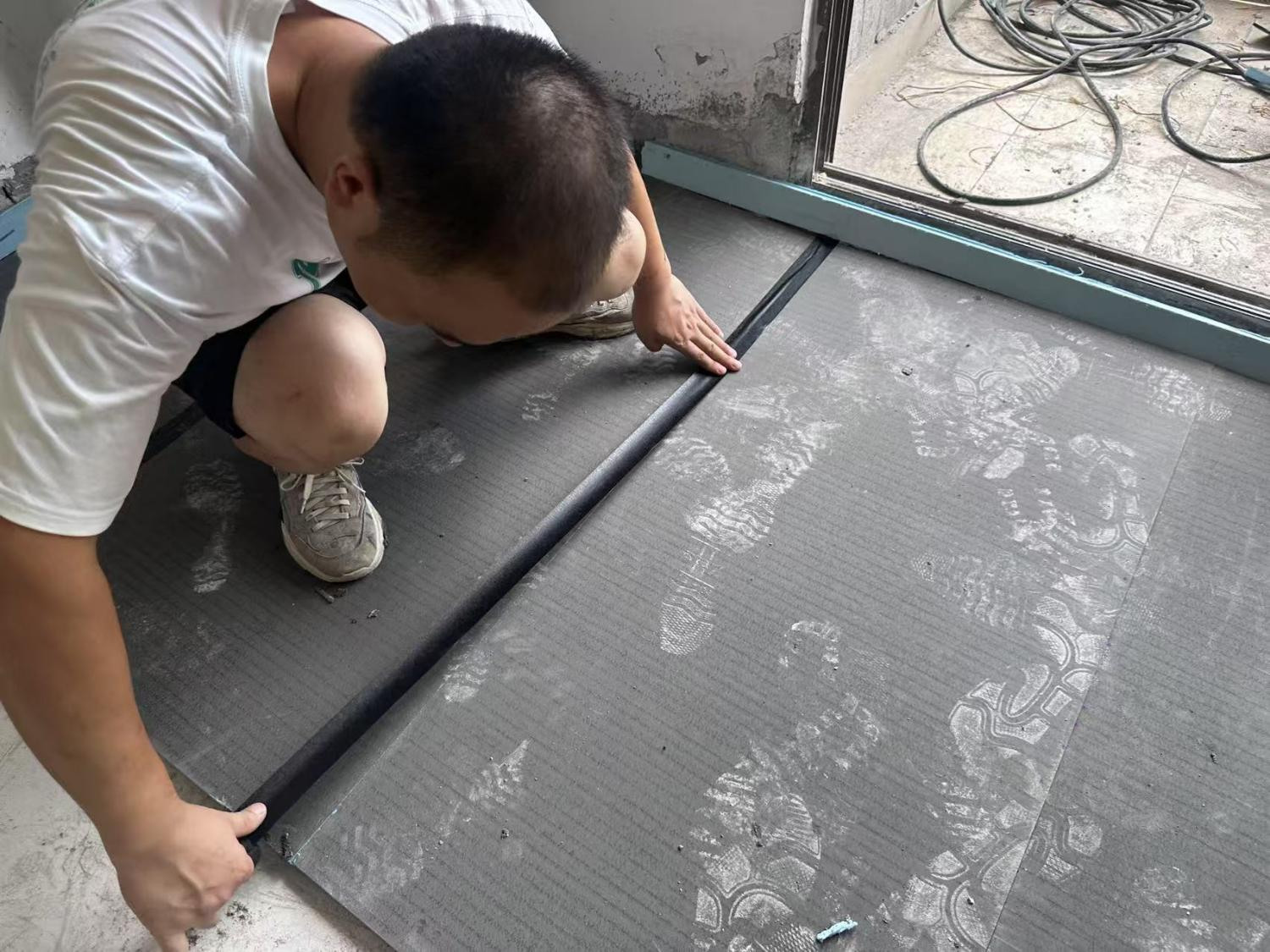

Клейкая лента для швов:
Чтобы предотвратить утечку серы из заднего прохода в звукоизоляционный слой (щель), швы должны быть герметизированы до строительства защитного слоя. Ширина ленточной бумаги ≥ 40 мм и требует уплотнения;

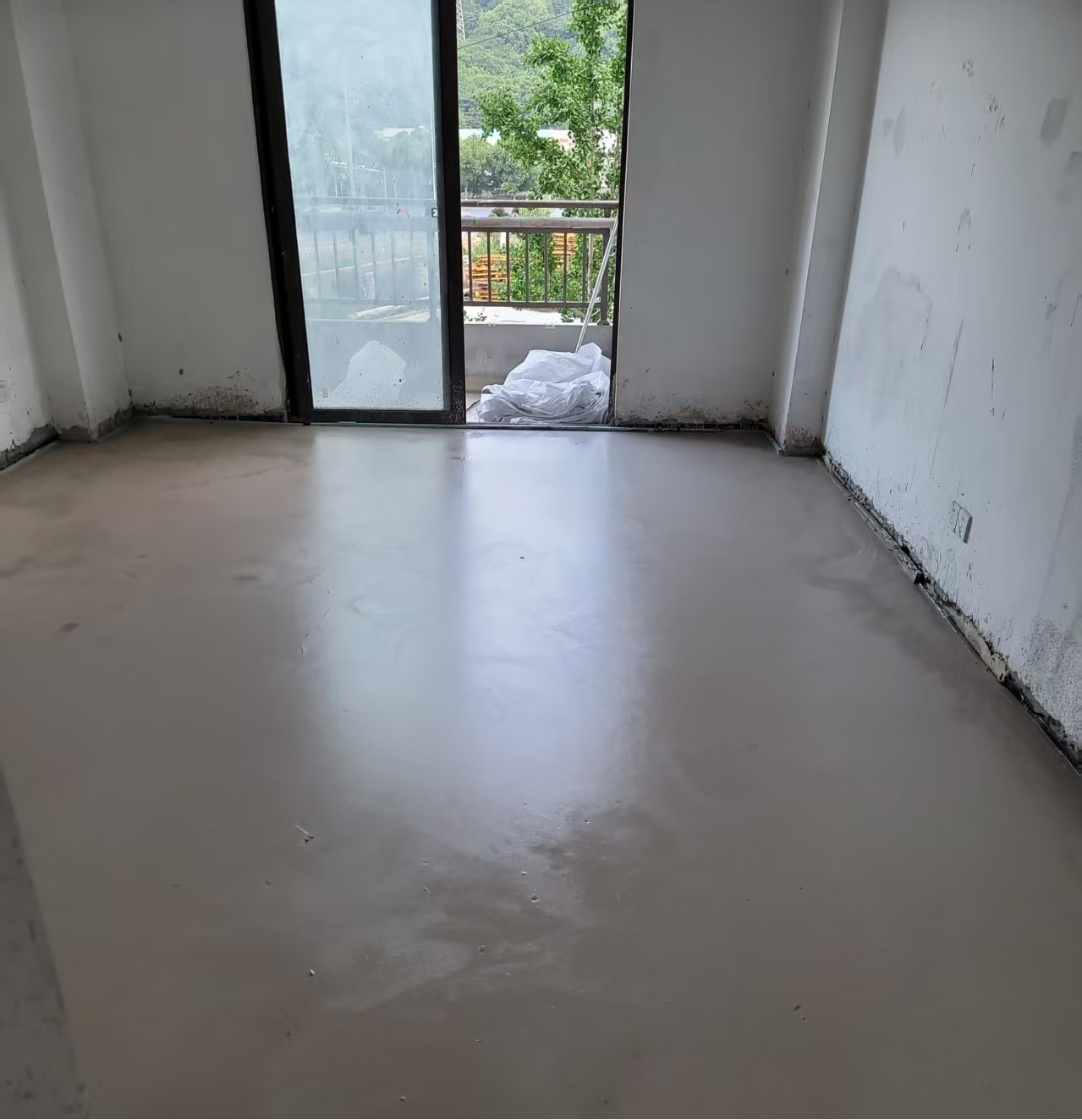

Строительство защитного слоя:
Строительство защитного слоя, может быть использовано 30 - мм толстый цементный самотекающийся пол или 40 - мм тонкий каменный бетон (встроенная проволочная сетка), после завершения строительства, чтобы сделать хорошую работу по защите и обслуживанию.
Система звукоизоляции (ii) (для стационарных теплиц)
1 Схема построения системы:

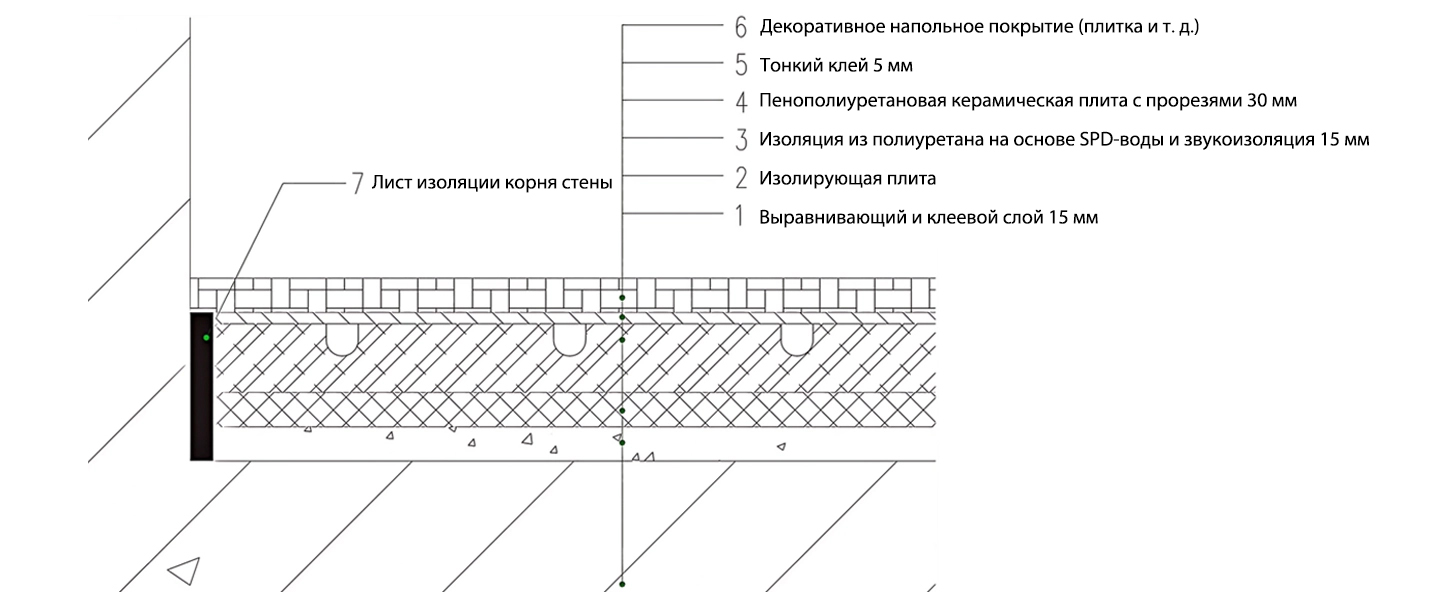

Структура системы звукоизоляции и изоляции здания (II)
1 - 120 толстых бетонных фундаментов; 2 - 15 Толщина слоя выравнивания и вставки; 3 - 15 толщиной SPD водная пенообразная полиуретановая изоляционная панель; 4 - 38 толщиной с пазами пенообразующих керамических плит; 5 - 5 Толстые и тонкие клеи; 6 - Декоративный наземный слой (плитка и т.д.); 7 - Изоляция корней стен. (Примечание: 3 & 4 для завершения заводской композитной обработки, для теплоизоляции, звукоизоляции, геотермальной интегрированной панели, сокращенно « SPD звукоизоляционная геотермальная панель»)

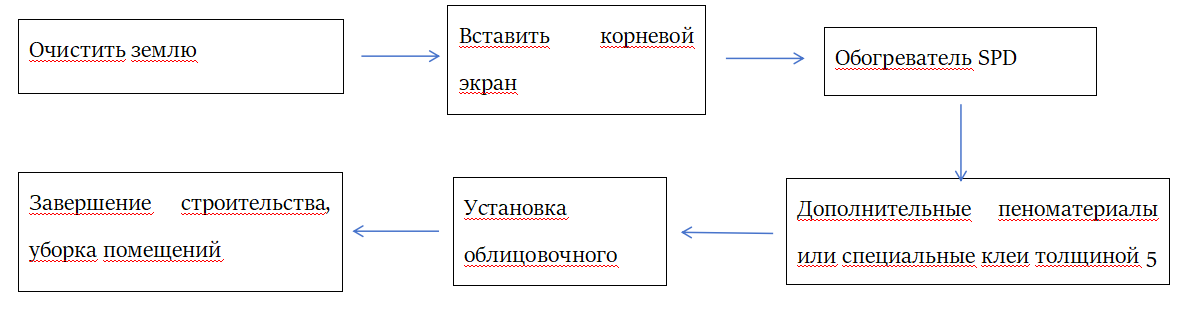

2、Процесс:
3. Описание строительства:
Очистка пола здания:
Очистите пол здания от остаточной пыли, искорените выпуклые блоки и заусенцы оригинальной облицовки подшипника здания, чтобы обеспечить чистоту исходного пола, в основном ровную;
Вставить корневой изоляционный лист стены:
Вставьте изоляционный лист вокруг корня стены и на обочине отверстия двери. Изолятор предназначен для изоляции звука удара через конструкцию стены в нижнюю комнату, чтобы обеспечить полную и эффективную звукоизоляцию; Высота изоляционной пластины около 70 мм (в зависимости от верхней поверхности выше защитного слоя), толщина и материал, чтобы взять фактическую звукоизоляционную панель SPD и ее боковые углы для резки;
Подкрепление SPD звукоизоляционных панелей:
Использовать пенообразователь в качестве клея, прикрепленного к SPD звукоизоляционной геотермальной плите, обратите внимание, что плотность сплава контролируется на уровне 3 мм, как показано ниже

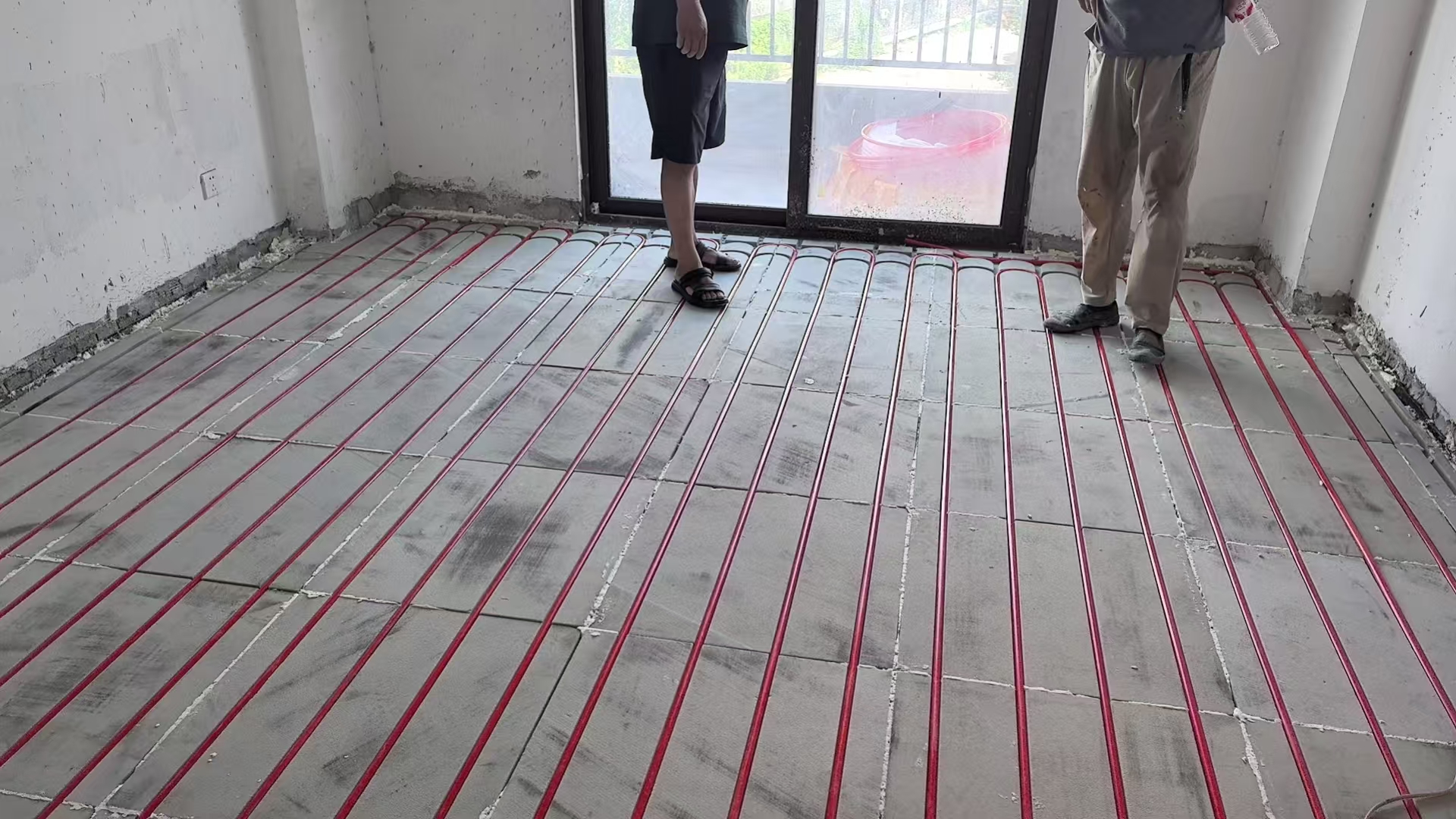

• Установка геотермальных труб: в соответствии с линией геотермальных желобов, встроенных в геотермальные трубы, следующий рисунок
Строительство декоративного слоя:

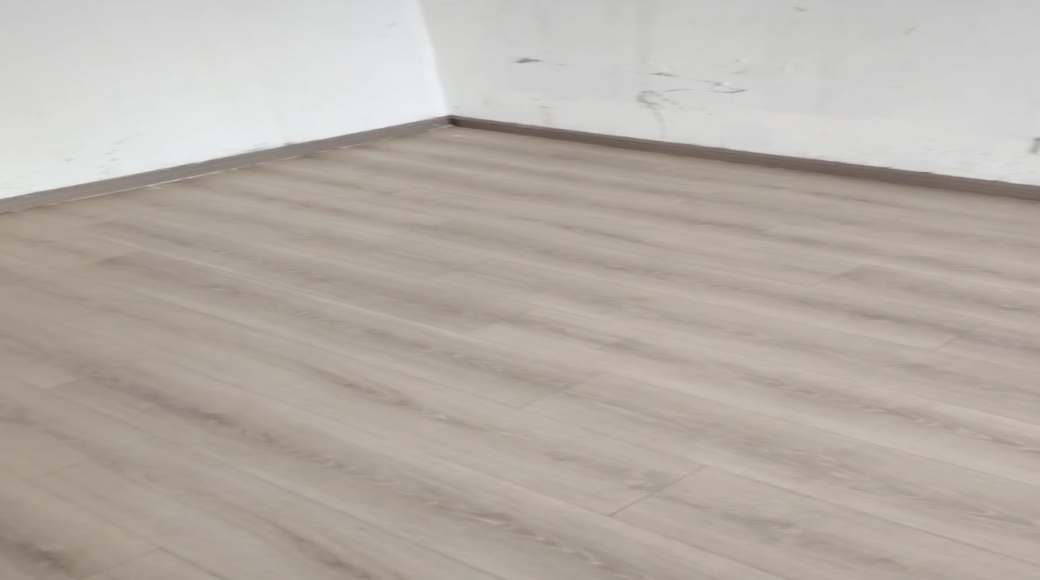

Декоративный слой разделен на деревянный пол и плитку. Установка деревянного пола: прикрепление пенопласта, прямая установка деревянного пола; Установка плитки: использование специального клея, прикрепленного плиткой.
III. Проектирование и картографирование
Выбор спецификаций и технических параметров:
Выбор толщины звукоизоляции SPD | Показатели звукоизоляции здания | Коэффициент теплопередачи этажа (k) | Защитный слой |
15mm | ≤65dB | 1.209W/k.m | Самотек класса С20 толщиной 30 или бетон класса С20 толщиной 40 (встроенная стальная сетка) |
20mm | ≤60dB | 0.981W/k.m | |
25mm | ≤55dB | 0.825W/k.m |
2. Картографическое описание:
a、 Земля здания заготовленного здания (сверху вниз): декоративный слой (деревянный пол / плитка), самотекающаяся площадка класса C20 толщиной 30 (или 40 толщиной C20 с тонким каменным бетоном из проволочной сетки), акустическая изоляционная панель с водяной пенообразовательной полимочевиной толщиной 15 / 20 / 25, выравнивание связующего слоя толщиной 15, подшипники здания толщиной 120, плоский слой толщины 20, слой белой краски.
b、 Тщательная отделка грунта здания с геотермальным подогревом (сверху вниз): декоративный слой (деревянный пол / плитка), 15 + 38 толщиной SPD звукоизоляционные панели отопления (встроенные геотермальные трубопроводы), 120 толщин конструкционных подшипников здания, 20 после выравнивания слоя, белая краска.
